【Unity】ShaderGraphでメタボールっぽいのを描く

概要

Cluster,Inc. Advent Calendar 2018、19日目の記事です。 qiita.com

VFX Graphを使って、こんな感じのメタボールっぽいのを描画してみたのでざっとまとめました。 自分自身Smin周りのよく挙動を理解できていなかったので、備忘録も兼ねています。

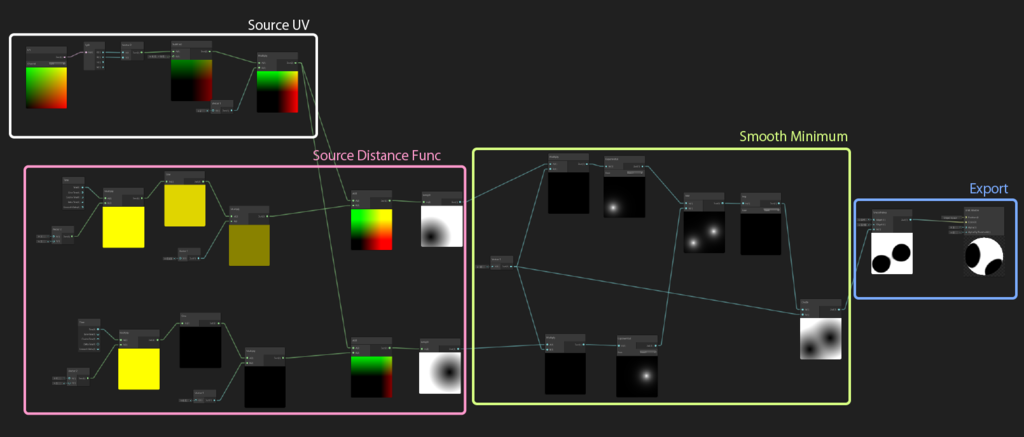

グラフの全体像

• ２つの円のDistanceFunctionを計算して
• SmoothMinimumでDistanceFunctionを合成して
• SmoothStep/Materノードで出力

といったフローでレンダリングしています。

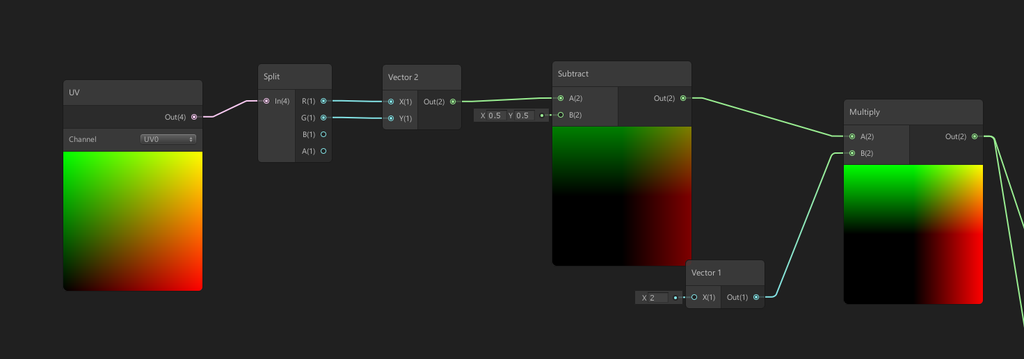

Source UV区

座標系を扱いやすくするため、入ってきたUVをVector2に切り出し、中心が原点の(-2, -2)から(2, 2)の範囲の空間に変形しています。

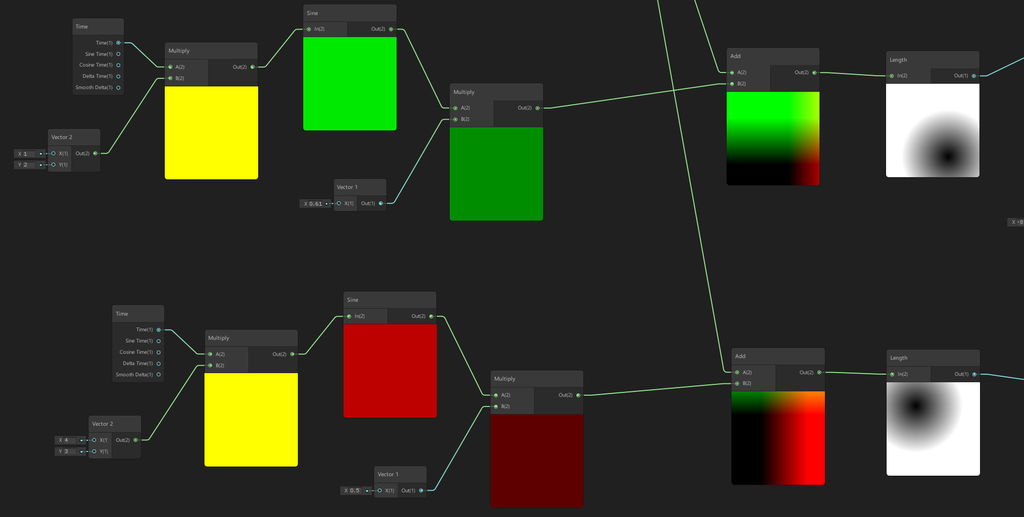

Distance Function区

Time/Sineノードを使って入ってきた座標をアニメーションさせたあと、Lengthノードで円のDistanceFunctionに加工しています。

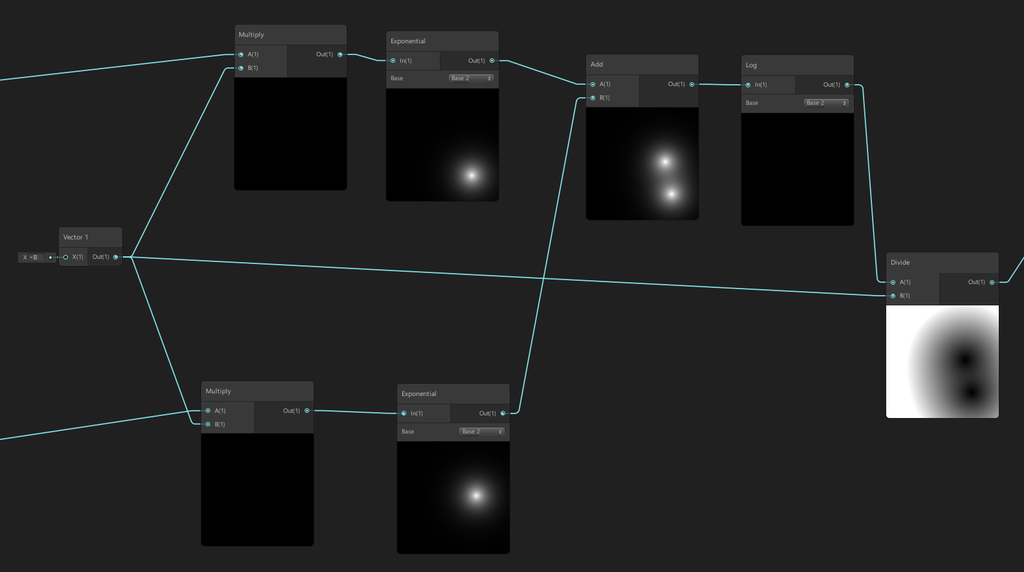

Smooth Minimum区

iq氏のExponentialSmoothMinimum(https://www.iquilezles.org/www/articles/smin/smin.htm)を元に、ノードに書き起こしています。

若干計算式がわかりにくいですが、ノードを一個一個追っていくと理解しやすいと思います。

// exponential smooth min (k = 32);
float smin( float a, float b, float k )
{
    float res = exp2( -k*a ) + exp2( -k*b );
    return -log2( res )/k;
}

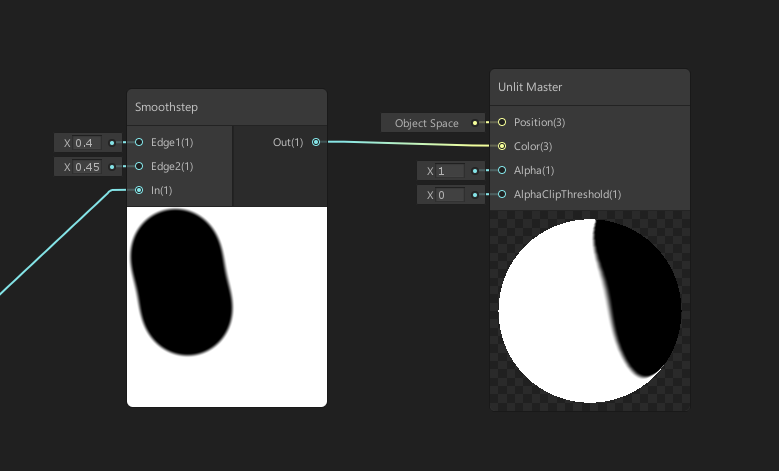

Export区

Smoothstepを使って0.4～0.45の区間で白～黒を切り替えるように補完し、Masterノードに出力しています。
